High-Density Interdigitated Ceramic Substrate for Advanced Sensor Arrays

Size
Carbon neutral
Secure payments

Product Details

Product Overview:

Push the boundaries of micro-electronics with our ultra-complex, high-density ceramic IC carriers. Specifically engineered for applications requiring massive signal integration and micro-scale sensitivity—such as quantum computing, high-resolution biosensors, and 5G/6G RF modules. Featuring a precision-etched interdigitated array and multi-channel routing on a bespoke, non-rectangular AlN or Alumina substrate, this platform delivers unparalleled electrical performance and thermal stability for your most ambitious R&D projects.

Technical Specifications (Datasheet):

Parameter Technical Data / Specification
Substrate Material High-Purity AlN (170-230 W/m·K) / 99.6% Alumina
Circuit Type High-Density Interdigitated (Comb) Array & Multi-Channel Routing
Metallization Technology State-of-the-Art DPC (Direct Plated Copper) / Thin-Film
Line Width / Spacing (L/S) Ultra-Fine Resolution down to < 20μm / 20μm
Surface Finish Thick Wire-bondable Soft Gold (Au > 0.5μm) / Eutectic Gold
Geometry Custom Non-Rectangular / Complex Heterogeneous Shape
Dimensional Tolerance ± 0.01 mm (Strict precision for mechanical housing fitment)
Electrical Isolation Exceptional dielectric strength with zero crosstalk design
Surface Roughness (Ra) < 0.05 μm (Polished for high-resolution photolithography)
Main Applications Quantum Chip Carriers, Multi-Channel Biosensors, MMIC Packaging, Satellite Communication

Manufacturing Advantage:

Achieving thousands of interdigitated traces on a complex, custom-milled ceramic substrate requires world-class lithography and dicing expertise. Our proprietary DPC process ensures razor-sharp trace definitions and consistent gold plating across the entire multi-level architecture. We offer 100% electrical testing and AOI inspection to guarantee zero short-circuits in these highly sensitive, mission-critical components.

*Note: Channel counts, interdigitated gap sizes, and substrate shapes are 100% customizable. We specialize in fast-turn prototyping for university labs and corporate R&D centers. Please upload your Gerber or CAD data for a confidential review.

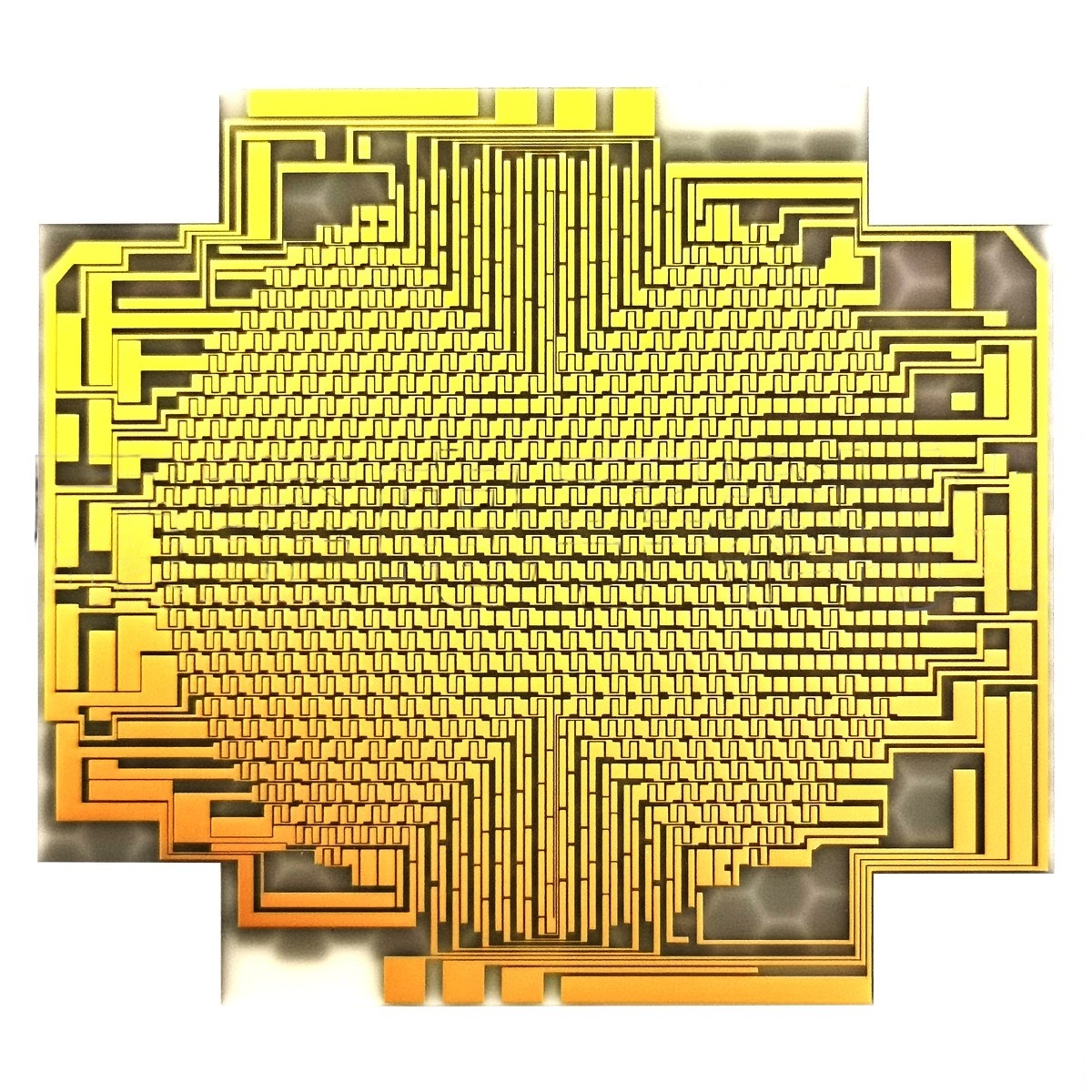

Aluminum nitride ceramic substrate is metallized
